STL failų formato eksportas, skirtas 3D spausdintoms ortopedinėms priemonėms: kaip 3D pėdų nuskaitymas paverčia biomechaninius duomenis į individualų ortopedinį gaminį

3D spausdintų ortopedinių gaminių gamintojams galutinio produkto kokybė prasideda dar gerokai prieš spausdinant. Jis prasideda nuo duomenų. Jei pradinis pėdos modelis yra neišsamus, iškraipytas arba pagrįstas tik 2D pėdsaku, galutinis ortopedinis įtaisas gali neatitikti tikrosios naudotojo anatomijos. Tai ypač svarbu funkcinėms ortopedinėms medžiagoms, tokioms kaip sąnarių koregavimo atramos, aukšto lanko ortopediniai įtaisai, individualūs vidpadžiai ir individualūs avalynės komponentai.

Pėda dažnai vadinama „antrąja kūno širdimi“, tačiau iš ortopedinės gamybos perspektyvos ji taip pat yra visos kinetinės grandinės pagrindas. Nenormali pėdos struktūra gali turėti įtakos kulkšnies išlyginimui, kelių apkrovai, dubens pusiausvyrai ir stuburo laikysenai. Kai pėdos duomenys netikslūs, pasekmės gali būti ne tik prastos formos prigludimas,-ji taip pat gali turėti įtakos komfortui, korekcijos efektyvumui ir ilgalaikiam-naudotojui.

Štai kodėlSTL failų formato eksportas, skirtas 3D spausdintai ortopedijaitampa pagrindine B2B ortopedijos gamintojų, 3D spausdinimo paslaugų teikėjų, ortopedinių gaminių dizainerių, reabilitacijos tiekėjų ir individualios avalynės prekių ženklų galimybe.

„Xianku“ 3D pėdų nuskaitymo sistema užtikrina visą skaitmeninę darbo eigą:1-sekundės infraraudonųjų spindulių struktūrinės šviesos nuskaitymas → 5 sekundžių ataskaitos generavimas → ±1 mm tikslumo matavimas → 1:1 visos pėdos 3D modelis → STL/OBJ 3D modelio eksportavimas → 3D spausdintas ortopedinis pritaikymas.

Kodėl STL failo kokybė yra svarbi 3D spausdinimo ortopedijoje

STL yra vienas plačiausiai naudojamų 3D spausdinimo failų formatų. Jame 3D paviršius saugomas kaip tinklelis, pagamintas iš trikampių briaunų. Ortopedijos gamintojams STL failas yra tiltas tarp žmogaus pėdos ir spausdinto prietaiso.

Naudojant tinkintą ortopediją, aukštos{0}}kokybės STL failas padeda palaikyti:

• Tikslus pėdos formos atkūrimas
• Geriau priglunda tarp ortopedinio ir pėdos paviršiaus
• Patikimesnė CAD modifikacija
• Patobulintas funkcinių atramų zonų dizainas
• Greitesnis perėjimas nuo nuskaitymo duomenų prie spausdinamo modelio
• Sumažintas rankinio modeliavimo darbo krūvis
• Nuoseklesnė gamyba keliuose užsakymuose
• Geresnis suderinamumas su 3D spausdinimo darbo eigomis

Tokiems gaminiams kaip snukio ortopedija, aukšto lanko atramos, funkciniai vidpadžiai, kulno stabilizavimo įtaisai ar pritaikyti avalynės komponentai, STL failas turi atspindėti tikrąją pėdos struktūrą{0}}ne tik plokščią pėdsaką ar apytikslį dydį.

B2B gamyboje dėl prastų įvesties duomenų kyla problemų: daugiau rankinio taisymo, mažesnis gamybos efektyvumas, tinkamesni skundai ir didesnis grąžinimo rodiklis. Todėl tikslus nuskaitymas-į-STL išvestį nėra tik techninė funkcija. Tai verslo-kritinis gamybos pranašumas.

Tradicinių 2D pėdų duomenų apribojimas ortopedinių gaminių gamyboje

Tradicinis pėdų vertinimas dažnai priklauso nuo 2D pėdsakų, slėgio kilimėlių, rankinių matavimų, gipso arba pagrindinio lazerinio nuskaitymo. Šie metodai gali suteikti naudingų nuorodų, tačiau jiems dažnai trūksta visos erdvinės detalės, reikalingos skaitmeninei ortopedinei gamybai.

Slėgio kilimėlis gali parodyti, kaip padas liečiasi su žeme. 2D pėdsakas gali parodyti padų kontaktinę sritį. Rankinis matavimas gali įrašyti ilgį ir plotį. Tačiau nė vienas iš šių metodų negali visiškai užfiksuoti pėdos trimatės struktūros.

Tradiciniai pėdos duomenys gali būti praleisti:

• Arkos aukštis ir arkos kreivumas
• Kėdų aukštis ir pėdos vidurio apimtis
• Kulno plotis ir kulno išlyginimas
• Priekinės pėdos plotis ir pirštų morfologija
• Pėdos apimtis ir apimtis
• Bunion{0}}susijęs struktūrinis nuokrypis
• Didelė arkos geometrija ir šoninės apkrovos tendencija
• Kairė{0}}dešinė asimetrija
• Visas 3D paviršius reikalingas CAD ortopediniam projektavimui

Tai ypač svarbu sudėtingiems ortopediniams taikymams. Norint koreguoti snukį, reikia tiksliai suprasti priekinės pėdos formą, piršto kampą ir vidurinį išsikišimą. Aukštos arkos ortopedinė atrama reikalauja tikslaus lanko aukščio, arkos kontūro ir pėdos vidurio geometrijos. Individualizuotam vidpadžiui reikalingas padų paviršiaus derinys, kulno padėtis ir atramos-zonos dizainas.

Trumpai tariant, 2D duomenų neužtenka aukštos-kokybės 3D spausdinimui ortopedams. Gamintojams reikia tikslių, pilnų, eksportuojamų 3D pėdų modelių.

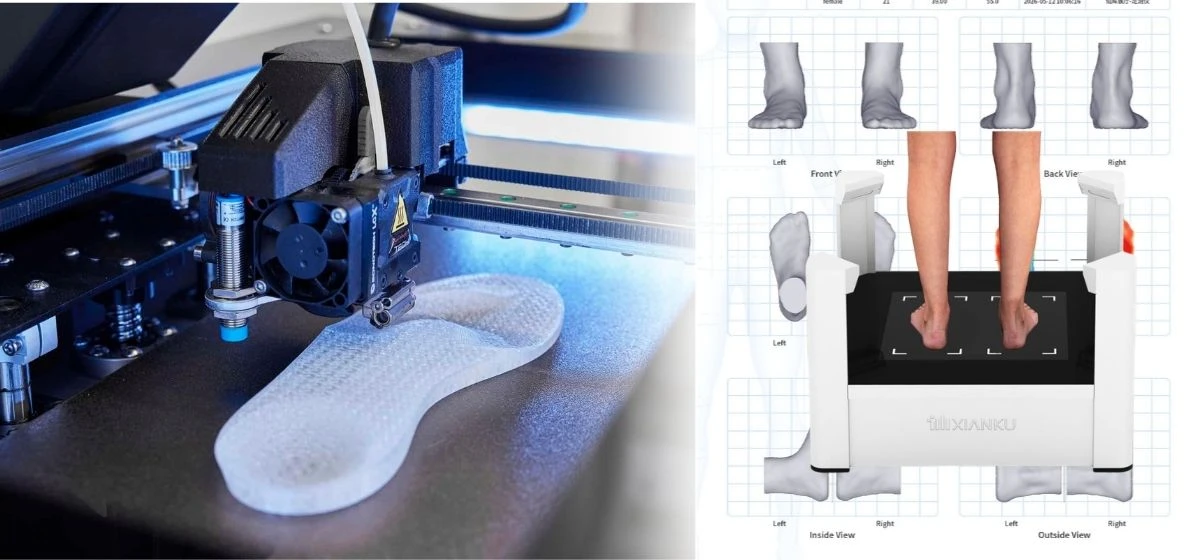

Xianku 3D pėdų nuskaitymas: nuo fizinės pėdos iki spausdinamo skaitmeninio modelio

„Xianku“ yra pasaulinis 3D tikslaus kūno-ženklo duomenų valdymo paslaugų lyderis, padedantis sveikatos, sveikatingumo, ortopedijos ir avalynės partneriams žmogaus kūno struktūrą paversti skaitmeniniu gaminio intelektu.

Xianku 3D pėdų skaitytuvas naudoja pažangiasInfraraudonųjų spindulių struktūrinės šviesos technologijaužfiksuoti visą abiejų pėdų paviršiaus struktūrą. Palyginti su tradicinėmis lazerinio skenavimo ar slėgio kilimėlių sistemomis, infraraudonųjų spindulių struktūrinė šviesa užtikrina greitesnį, patogesnį ir produktyvesnį{1}}duomenų fiksavimą.

Sistema gali atlikti dvigubą{0}}pėdos nuskaitymą1 sekundėir sukurti profesionalią ataskaitą apie5 sekundes. Su±1 mm tikslumu, palaiko aukštos{0}kokybės matmenų matavimus ir skaitmeninį modeliavimą ortopediniams gaminiams kurti.

Pagrindiniai techniniai pranašumai yra šie:

• 1 sekundės nuskaitymasabiem kojoms
• Nekontaktinis infraraudonųjų spindulių struktūrinis šviesos fiksavimas
• ±1 mm tikslumuprofesionaliam{0}}palygui įvertinti
• 5 sekundžių skaitmeninių ataskaitų generavimas
• 1:1 tikro 3D pilno-pėdos modelio rekonstrukcija
• 30+ biomechaninių duomenų rinkiniųapimantis ilgį, plotį, apimtį, aukštį, arką ir morfologiją
• EksportuotinaSTL/OBJ 3D modeliai
• Sklandus ryšys su CAD dizaino ir 3D spausdinimo sistemomis

3D spausdintų ortopedinių gaminių gamintojams tai reiškia, kad skaitytuvas ne tik pateikia matavimo ataskaitą. Tai suteikia skaitmeninės gamybos pagrindą.

Kodėl 1:1 pilni-pėdos 3D modeliai yra geresni už plokščius pėdsakus

1:1 visos-pėdos 3D modelis fiksuoja tikrąją išorinę pėdos geometriją. Tai apima padų paviršių, arkos formą, kulno struktūrą, priekinės pėdos profilį, piršto sritį, pėdos aukštį ir bendrą apimtį.

Tai labai skiriasi nuo plokščio pėdsako. Pėdsakas rodo tik kontaktą. 3D modelis rodo formą.

Ortopedinių gaminių gamybai šis skirtumas yra labai svarbus.

1:1 visos pėdos-3D modelis padeda dizaineriams suprasti:

• Kur reikėtų pridėti paramą
• Kur gali prireikti slėgio mažinimo
• Kaip turėtų būti suderinta arka
• Kaip galima sukurti kulno stabilizavimą
• Ar priekinės pėdos plotis turi įtakos ortozei
• Kaip nuokrypis, susijęs{0}}buonu, keičia įrenginio formą
• Kaip aukšta arkos geometrija turėtų vadovautis atramos projektavimu
• Nesvarbu, ar kairės ir dešinės pėdos modeliams reikia skirtingų pataisymų

Tai leidžia B2B gamintojams sukurti patikimesnį nuskaitymą-sukurti-suprojektuoti-sukurti-spausdinimo darbo eigą.

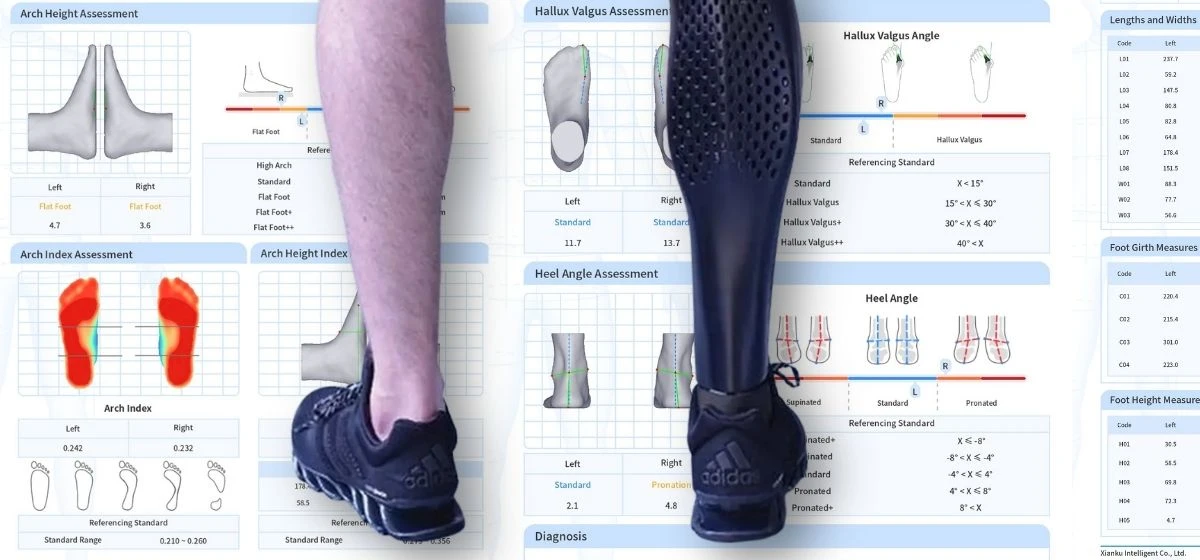

ACA ir AHI algoritmas: geresni arkos duomenys funkciniam ortopediniam dizainui

Arkos analizė yra viena iš svarbiausių individualaus ortopedinio dizaino dalių. Tačiau daugelis tradicinių sistemų labai priklauso nuo kontaktinio ploto, kad būtų klasifikuojama arka. Tai gali sukelti klaidų, ypač tiems, kurie turi stiprią pronaciją, supinaciją, aukštus lankus arba nenormalią pėdos laikyseną.

Pats Xianku{0}}sukūrėACA ir AHI algoritmassuteikia pažangesnį arkos vertinimo metodą.

ACA reiškiaArkos laidumo kampas.

AHI reiškiaArkos aukščio indeksas.

TheACA ir AHI algoritmasderina:

• 3D viso{1}}pėdos modelio duomenys
• Arkos aukščio indeksas
• Arkos morfologija
• Medialinė išilginė arkos struktūra
• Kulno-ir-pėdos vidurio erdvinis santykis
• Pėdos laikysenos tendencija už paprasto kontaktinio ploto ribų

Ortopedinių gaminių gamintojams tai yra vertinga, nes arkos klasifikacija turi įtakos projektavimo strategijai. Aukštos arkos atrama reikalauja kitokios struktūros nei žemos arkos atrama. Pėdai su nukrypimu į vidų arba į išorę gali prireikti skirtingos stabilizavimo logikos. Jei arkos duomenys neteisingi, ortopedinis dizainas taip pat gali būti neteisingas.

Derindama 3D visos{1}}pėdos modelį su ACA ir AHI{2}}pagrįsta arkos analize, „Xianku“ padeda gamintojams pereiti nuo bendrų šablonų prie labiau suasmenintų funkcinių dizainų.

30+ Ortopedinių gaminių kūrimo biomechaniniai duomenų rinkiniai

Gamybai-parengtai ortopedinei darbo eigai reikia daugiau nei modelio failo. Jam taip pat reikia struktūrizuotų matavimo duomenų, pagal kuriuos būtų galima vadovautis projektavimo taisyklėmis, pritaikymo parametrais ir kokybės kontrole.

Xianku sistemos išėjimai30+ biomechaninių duomenų rinkinių, įskaitant:

• Pėdos ilgis
• Pėdos plotis
• Priekinės pėdos plotis
• Kulno plotis
• Rutulio apimtis
• Pėdos apimtis
• Kėdės aukštis
• Arkos aukštis
• Arkos tipas
• Pirštų struktūra
• Kulno išlyginimo nuoroda
• Kairė{0}}dešinė asimetrija
• Pėdos morfologijos klasifikacija
• Individualizuoto vidpadžio dizaino nuoroda
• Ortopedinio gaminio dizaino nuoroda
• 3D spausdinimo gamybos duomenys

B2B gamintojams šie duomenų rinkiniai gali padėti standartizuoti tinkinimą, kartu išsaugant individualius anatominius skirtumus. Tai svarbu norint padidinti gamybos apimtis neprarandant suasmeninimo.

STL/OBJ 3D modeliai: nuskaitymo duomenų sujungimas su CAD ir 3D spausdinimu

Xianku skaitytuvas gali išvestiSTL/OBJ 3D modeliai, leidžianti partneriams tiesiogiai sujungti pėdų nuskaitymo duomenis su paskesnėmis projektavimo ir gamybos sistemomis.

STL failai ypač naudingi:

• 3D spausdinti ortopediniai vidpadžiai
• Aukštos arkos atraminiai įrenginiai
• Sąnario koregavimo ortopedija
• Kulnų kaušeliai ir kulnų stabilizavimo produktai
• Nestandartinė avalynė trunka
• Avalynės tvirtinimo analizė
• Ortopedinių gaminių prototipų kūrimas
• CAD{0}}pagrįstas ortopedinis modifikavimas

OBJ failai gali būti naudingi, kai:

• Reikalingi tekstūros arba turtingesni paviršiaus duomenys
• Vizualizacija yra klientų patirties dalis
• Modelis naudojamas 3D pristatymo sistemose
• Partneriams reikia papildomo dizaino platformų suderinamumo

Kartu STL/OBJ eksportas suteikia didesnį lankstumą skirtingoms gamybos aplinkoms. Gamintojai gali importuoti failus į CAD programinę įrangą, modifikuoti palaikymo zonas, projektuoti korekcines struktūras ir paruošti modelius 3D spausdinimui.

Naudojimo pavyzdžiai: „Bunion Orthotics“ ir „High Arch Orthotics“.

1. STL Export for Bunion Orthotic Devices

Bunion{0}}susijusiems produktams reikalinga tiksli priekinės pėdos geometrija. Paprasto batų dydžio neužtenka. Dizaineriams gali tekti suprasti medialinį išsikišimą, priekinės pėdos plotį, pirštų išlyginimą ir ryšį tarp didžiojo piršto ir padikaulio srities.

Xianku 3D modelis gali palaikyti:

• Priekinės pėdos morfologijos įvertinimas
• Pirštų srities modeliavimas
• Buniono išsikišimo nuoroda
• Pasirinktinis įrenginio tinkamumo tobulinimas
• Geresnis CAD dizainas vietiniam reljefui ar korekcijos palaikymui

2. STL eksportas, skirtas aukšto lanko ortopedinėms atramoms

Aukštai išlenktoms pėdoms dažnai reikia kruopštesnės atramos ir amortizacijos. Jei arkos atrama per žema, ji gali būti neveiksminga. Jei jis per daug agresyvus, gali jaustis nepatogiai.

Xianku 3D duomenys gali padėti gamintojams įvertinti:

• Arkos aukštis
• Arkos kreivumas
• Kėdės apimtis
• Šoninės apkrovos tendencija
• Kulnų sėdėjimo reikalavimai
• Individualizuota arkos atramos geometrija

Tai leidžia sukurti aukšto lanko ortopedinius gaminius su geresne pusiausvyra tarp atramos, patogumo ir stabilumo.

Nuskaitykite-į-spausdinimo darbo eigą, skirtą 3D spausdintai ortopedijai

Įprasta Xianku{0}}varoma B2B ortopedinio tinkinimo darbo eiga gali apimti:

Pėdų skenavimas

Naudotojas atlieka ne{0}}kontaktinį 1-sekundės dviejų pėdų nuskaitymą.

Skaitmeninių ataskaitų generavimas

Sistema sukuria ataskaitą per maždaug 5 sekundes ±1 mm tikslumu.

3D modelio rekonstrukcija

Skaitytuvas sukuria 1:1 tikrą 3D visos-pėdos modelį.

Biomechaninė analizė

ACA ir AHI algoritmas ir 30+ biomechaniniai duomenų rinkiniai palaiko pėdos struktūros įvertinimą.

STL/OBJ modelio eksportas

3D modelis eksportuojamas CAD projektavimui arba gamybai.

Ortopedinis dizainas

Dizaineriai modifikuoja atramines zonas, reljefo zonas, korekcijos struktūras ir gaminio geometriją.

3D spausdinimas

Pritaikytas ortopedinis prietaisas spausdinamas naudojant tinkamas medžiagas ir tolesnio apdorojimo{0}} metodus.

Pritaikymas ir stebėjimas-

Vartotojas gauna labiau individualizuotą ortopedinį sprendimą, pagrįstą tikrais pėdos duomenimis.

Ši uždara{0}}ciklo darbo eiga padeda gamintojams sumažinti rankinį darbą, pagerinti dizaino nuoseklumą ir sukurti keičiamo dydžio tinkinimo paslaugas.

3D pėdų nuskaitymas ir tradicinis ortopedinis duomenų rinkimas

Pagrindinis skirtumas yra tas, kad „Xianku“ sistema sukuria gamybai{0}}paruoštus skaitmeninius išteklius, o ne tik vertinimo vaizdinius elementus.

Klausimai ir atsakymai: dažniausiai užduodami klausimai apie STL failų formato eksportavimą, skirtą 3D spausdintam ortopedui

Kaip 3D pėdų nuskaitymas padeda gaminti ortopedinius gaminius pagal užsakymą?

3D pėdos nuskaitymas užfiksuoja tikrą 1:1 skaitmeninį pėdos modelį. Šį modelį galima eksportuoti kaipSTL/OBJ 3D modeliaiir naudojamas CAD programinėje įrangoje arba 3D spausdinimo darbo eigose, kuriant pritaikytą ortopediją pagal tikrą pėdos struktūrą.

Kodėl STL failų eksportas yra svarbus 3D spausdintam ortopedui?

STL failo eksportavimas leidžia pėdų nuskaitymo duomenis perkelti tiesiai į 3D spausdinimo gamybos grandinę. Tai padeda gamintojams sumažinti rankinį modeliavimą, pagerinti tvirtinimo tikslumą ir kurti ortopedinius gaminius pagal tikrąją vartotojo anatomiją.

Ar užtenka 2D pėdsako individualiam ortopediniam dizainui?

2D pėdsakas gali suteikti pagrindinę kontaktinę informaciją, bet negali visiškai užfiksuoti arkos aukščio, pėdos apimties, kulno struktūros, pėdos apimties ar visos pėdos morfologijos. Naudojant 3D spausdintą ortopediją, pilni 3D duomenys yra daug naudingesni.

Kas yra ACA ir AHI algoritmas?

TheACA ir AHI algoritmasyra Xianku paties{0}}sukurtas arkos vertinimo metodas. Jis apjungia lanko laidumo kampą, lanko aukščio indeksą, 3D visą pėdos-modeliavimą ir arkos morfologiją, kad būtų galima patikimiau įvertinti lanką nei tradiciniais ploto{4}}pagrįstais metodais.

Ar STL failai gali būti naudojami ortopediniams dantims?

Taip. STL failai gali palaikyti CAD projektavimą susijusiems{1} ortopediniams įrenginiams, pateikdami tikslią pėdos priekinės dalies geometriją, pirštų srities struktūrą ir lokalizuotas formos nuorodas.

Ar STL failus galima naudoti aukšto lanko ortozei?

Taip. STL failai yra labai naudingi aukštos arkos ortopedinėms atramoms, nes užtikrina tikslų lanko aukštį, kreivumą, pėdos apimtį ir visą{1}}pėdos geometriją, kad būtų galima suasmeninti atramos dizainą.

Kaip greita Xianku nuskaitymo darbo eiga?

Xianku skaitytuvas gali atlikti dvigubą{0}}pėdą1 sekundės nuskaitymasir sukurti profesionalią ataskaitą apie5 sekundes, padedant B2B partneriams padidinti efektyvumą didelės apimties tinkinimo aplinkose.

Paskutinis pasiūlymas: geresnė ortopedija pradėkite nuo geresnių 3D duomenų

3D spausdintų ortopedinių gaminių gamintojams pritaikymo kokybė priklauso nuo pirminių pėdos duomenų kokybės. Plokščias pėdsakas arba slėgio žemėlapis gali būti naudingas, tačiau jis negali pakeisti pilno 1:1 pilno-pėdos 3D modelio.

STL failų formato eksportas, skirtas 3D spausdintai ortopedijaiįgalina tiesioginį ryšį tarp pėdų sveikatos vertinimo ir skaitmeninės gamybos. Su XiankuInfraraudonųjų spindulių struktūrinės šviesos technologija, 1 sekundės nuskaitymas, ±1 mm tikslumu, nuosavybės teiseACA ir AHI algoritmas, 30+ biomechaninių duomenų rinkinių, ir eksportuotiniSTL/OBJ 3D modeliai, B2B partneriai gali sukurti efektyvesnę, keičiamo dydžio ir suasmenintą ortopedinės gamybos darbo eigą.

Nuo stuburo koregavimo atramų iki aukšto lanko ortopedijos, nuo individualių vidpadžių iki suasmenintų avalynės komponentų – ortopedijos gamybos ateitis yra pagrįsta duomenimis-, įgalinta 3D- ir labai suasmeninta.

Gaukite nemokamą AI pėdų sveikatos patikrą

Apsilankykite netoliese esančiame Xianku partnerio pėdų sveikatos centre, ortopedijos paslaugų taške, sveikatingumo klinikoje, sporto mažmeninės prekybos parduotuvėje arba 3D spausdintos ortopedijos tiekėjuje ir nemokamai pasimėgaukiteAI pėdų sveikatos patikra. Vos per kelias sekundes galite gauti savo skaitmeninį pėdų sveikatos profilį, suprasti savo pėdos struktūrą ir ištirti individualizuotas pasirinktines ortopedijos, funkcinių vidpadžių ir 3D spausdintų avalynės sprendimų galimybes.
