Per laiką, kurio reikia surišti batus{0}}maždaug 20 sekundžių-Xianku 3D kūno skaitytuvasfiksuoja daugiau duomenų apie jūsų kūną, nei asmeninis treneris, chiropraktikas ir siuvėjas galėtų surinkti per valandą. Bet kaip tai veikia? Kuo struktūrinis šviesos skenavimas skiriasi nuo gylio kamerų jūsų išmaniajame telefone? Ir kodėl ši technologija svarbi miego sveikatai?
Pasinerkime į pirmąją pasaulyje inžinerijąAI-varoma čiužinių ir pagalvių pasirinkimo sistema.
Tradicinio matavimo ribos
Istoriškai čiužinio pasirinkimas apėmė tik matavimo juostą, svorio svarstykles ir subjektyvų „komforto testą“. Net ir klinikinėje aplinkoje laikysenos vertinimas dažnai priklauso nuo vizualinio stebėjimo, goniometrų ir rankinio palpacijos{1}}metodų, kurie iš esmės yra subjektyvūs ir riboto tikslumo.
Apsvarstykite, kokių tradicinių metodų trūksta:
- 3D kontūras: Matavimo juosta fiksuoja apskritimą, bet ne formą. Du žmonės, kurių klubų apimtis yra vienoda, gali turėti visiškai skirtingus klubų kontūrus, o tai turi įtakos jų sąveikai su čiužinio paviršiumi.
- Stuburo kreivumas: Vizualinis vertinimas negali kiekybiškai įvertinti subtilių šoninių kreivių (skoliozės) arba sagitalinio disbalanso (kifozė / lordozė), kurie dramatiškai veikia miegą.
- Asimetrija: Rankiniais įrankiais sunku tiksliai išmatuoti aukštus pečius, dubens pasvirimą ir sukimosi disbalansą.
- Dinamiški santykiai: ryšys tarp pečių pločio, klubų pločio ir stuburo kreivumo lemia idealų miego palaikymą{0}}skaičiavimas per sudėtingas rankiniams metodams.
Struktūrinis šviesos skenavimas išsprendžia visus šiuos apribojimus.
Kas yra struktūrinis šviesos skenavimas?
Struktūrinis šviesos skenavimas yra 3D vaizdo gavimo technologija, kuri projektuoja žinomą šviesos raštą (paprastai infraraudonųjų spindulių) ant paviršiaus ir fiksuoja, kaip šis raštas deformuojasi. Modelio deformacija atskleidžia trimatę objekto formą.
Xianku sistema naudojapatentuoti struktūriniai šviesos moduliaisukurtas specialiai žmogaus kūno skenavimui. Štai kaip vyksta procesas:
1 veiksmas: modelio projekcija
Skaitytuvas projektuoja tikslų infraraudonųjų taškų tinklelį ant vartotojo kūno. Skirtingai nuo lazerinių skaitytuvų, kurie perkelia vieną tašką per paviršių, struktūrinė šviesa vienu metu fiksuoja tūkstančius taškų.
2 veiksmas: vaizdo fiksavimas
Didelės{0}}raiškos kameros užfiksuoja projektuojamą modelį iš kelių kampų. Sistema naudoja dvi kameras, kad gautų stereovaizdą, -panašų į žmogaus žiūroną, bet kur kas tiksliau.
3 žingsnis: trianguliacija
Analizuodama, kaip projektuojamas raštas deformuojasi per kūno paviršių, sistema apskaičiuoja kiekvieno taško 3D koordinates. Kuo tankesnis raštas, tuo detalesnė rekonstrukcija.
4 veiksmas: taškų debesies generavimas
Rezultatas yra „taškų debesis“-milijonų atskirų 3D koordinačių, kurios milimetro tikslumu atvaizduoja kūno paviršių, rinkinys. Xianku sistema generuoja apytiksliai2 milijonai taškų debesųper nuskaitymą, kurio tankis yra28 taškai kvadratiniame centimetre.
5 veiksmas: 3D rekonstrukcija
Pažangūs algoritmai taškinį debesį paverčia ištisiniu 3D tinkleliu, sukuriant 1:1 tikrovišką vartotojo kūno modelį, į kurį galima žiūrėti bet kokiu kampu.
Kodėl svarbūs 2 milijonai taškų
Taškinio debesies tankis lemia užfiksuoto detalumo lygį. Mažo-tankio nuskaitymas gali užfiksuoti bendrą kūno formą, bet nepastebėti subtilių kontūrų, kurie svarbūs miego sveikatai:
| Funkcija | Kodėl tai svarbu miegui |
|---|---|
| Pečių kontūras | Nustato, kiek šoninio miegamojo petys įslūgsta į čiužinį |
| Juosmens kreivės gylis | Padiktuoja būtiną apatinės nugaros dalies atramą |
| Klubų-ir-juosmens santykis | Įtakoja dubens išlyginimą visose miego padėtyse |
| Stuburo šoninis nuokrypis | Skolioze sergantiems pacientams reikalinga asimetrinė atrama |
| Gimdos kaklelio kreivė | Nustato optimalų pagalvės aukštį ir palėpę |
Su 28 taškais kvadratiniame centimetre Xianku užfiksuoja šias savybes pakankamai skyra, kad galėtų atlikti kliniškai reikšmingus vertinimus.

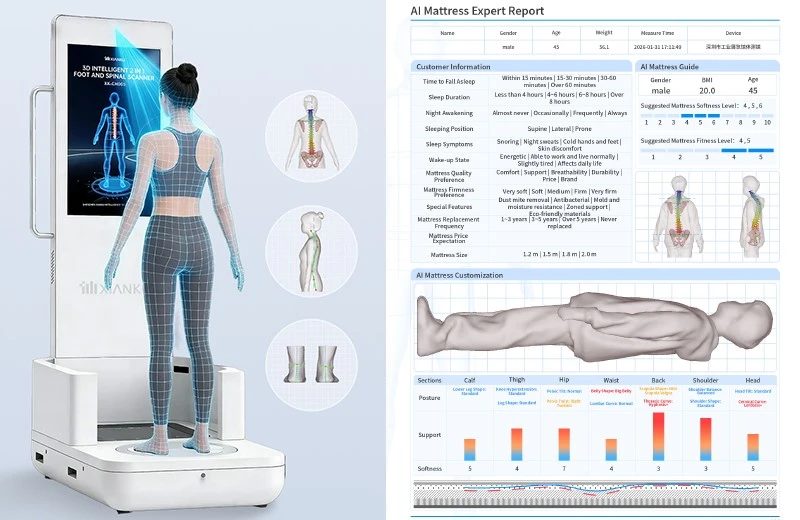

Patefono vaidmuo
Skirtingai nuo stacionarių skaitytuvų, kuriems vartotojas turi stovėti tam tikroje padėtyje ir suktis, Xianku naudoja integruotą patefoną. Šis dizainas turi keletą privalumų:
Nuolatinis sukimosi greitis: patefonas sukasi tiksliai kontroliuojamu greičiu, užtikrindamas vienodą aprėptį ir pašalindamas judesio susiliejimą.
Optimalus matavimo atstumas: naudotojas stovi fiksuotu atstumu nuo skaitytuvo (0,6–0,75 m), išlaikydamas idealų židinio nuotolį viso nuskaitymo metu.
Pilna 360 laipsnių aprėptis: kartu su plačiu skaitytuvo matymo lauku, patefonas užtikrina visišką visų kūno paviršių padengimą, įskaitant nugarą,{0}}svarbią stuburo vertinimui.
Minimalus vartotojo judėjimas: vartotojas tiesiog stovi vietoje, kol sukasi patefonas. Tai sumažina judesio artefaktus ir užtikrina skirtingų naudotojų nuskaitymo nuoseklumą.
Nuo neapdorotų duomenų iki biomechaninių įžvalgų
Užfiksuoti 2 milijonus taškų yra įspūdinga, tačiau neapdoroti taškų debesys be protingos analizės yra beprasmiai. Čia pradeda veikti Xianku AI algoritmai.
Automatinis orientyrų aptikimas
Sistema automatiškai nustato anatominius orientyrus:
- Acromion (pečių viršūnė)
- Klubakaulio ketera (dubens)
- C7 slankstelis (kaklo pagrindas)
- PSIS (užpakalinės dubens orientyrai)
- Šlaunikaulio galvos (klubo sąnariai)
- Girnelė (kelių girnelės)

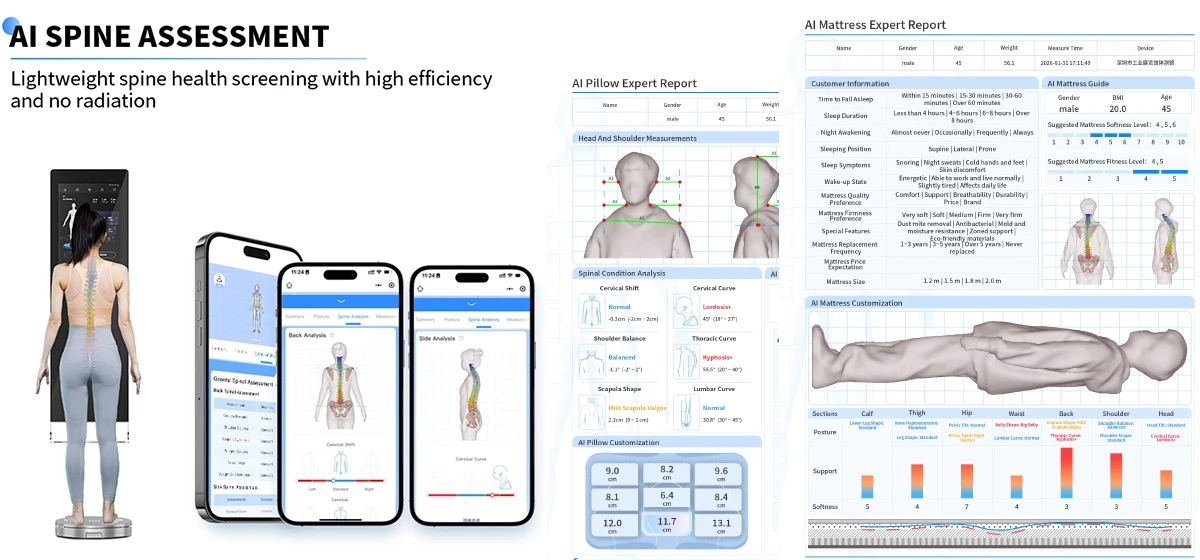

Skeleto rekonstrukcija
Naudodamas šiuos orientyrus, AI atkuria skeleto modelį, suderintą su kūno paviršiumi. Tai nėra bendras skeletas, pakeistas pagal aukštį,{1}}tai suasmenintas skeleto modelis, pagrįstas faktiniais paviršiaus kontūrais.

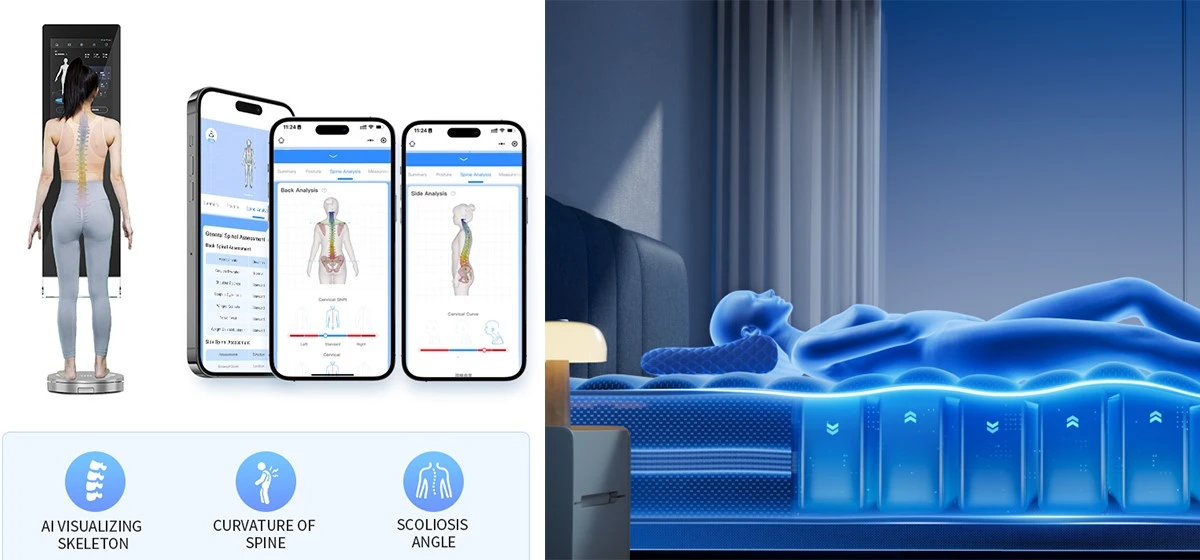

Stuburo kreivės analizė
Sistema ištraukia stuburo vidurio liniją nuo galinio paviršiaus ir apskaičiuoja:
- Cobb kampas skoliozės aptikimui
- Krūtinės kifozės kampas
- Juosmens lordozės kampas
- Slankstelių sukimosi indikatoriai
Laikysenos nukrypimų kiekybinis įvertinimas
AI matuoja nukrypimus nuo idealaus suderinimo:
- Galvos laikysena į priekį (laipsniais)
- Suapvalinti pečiai (laipsniais)
- Dubens pakreipimas (priekinis / užpakalinis)
- Pečių aukščio asimetrija (milimetrais)
- Kelių išlyginimas (O/X kojų kampai)
Kalibravimas ir tikslumas
Medicinos ir mažmeninės prekybos tikslais dėl tikslumo negalima{0}}derėtis. Xianku sistemai taikomi griežti kalibravimo protokolai:
Gamyklinis kalibravimas
Kiekvienas įrenginys gamykloje sukalibruojamas atskirai, naudojant tikslius taikinius. Kalibravimo duomenys saugomi įrenginyje ir nurodomi kiekvieno nuskaitymo metu.
Aplinkosaugos kompensacija
Sistema kompensuoja aplinkos apšvietimo sąlygas, užtikrindama nuoseklius rezultatus salonų, klinikų ar viešbučių aplinkoje.
Savęs{0}}patvirtinimas
Kiekvieno nuskaitymo metu sistema tikrina kokybę realiuoju laiku{0}}, įspdama operatorių, jei padėties nustatymas ar aplinkos veiksniai gali turėti įtakos tikslumui.
Greičio pranašumas
Kodėl greitis svarbus? Apsvarstykite realią{0}}pasaulio programą:
Patalynės salone klientai turi ribotą laiką ir kantrybę. Kelias minutes trunkantis nuskaitymo procesas sukelia trintį. 20-sekundžių nuskaitymas rodo, kad klientai gali dalyvauti be pastangų, o darbuotojai gali apdoroti daugiau klientų per valandą.
Klinikinėje aplinkoje laikas yra pinigai. 20 sekundžių nuskaitymas pakeičia 15–20 minučių rankinio įvertinimo, todėl praktikai gali sutelkti dėmesį į interpretaciją ir gydymą, o ne matavimą.
Viešbučio aplinkoje svečiai tikisi patogumo. Greitas, ne{1}}įkyrus nuskaitymas registruojantis- leidžia pasirinkti pagalves pagal asmeninį pobūdį, netrikdant svečių.
Duomenų privatumas ir saugumas
Naudojant bet kokią kūno skenavimo technologiją, privatumo susirūpinimas yra svarbiausias. „Xianku“ teikia pirmenybę duomenų saugumui:
-Įrenginio apdorojimas
Visas nuskaitymas ir pradinė analizė atliekama vietinėje įrenginio aparatinėje įrangoje. Sistema neperduoda neapdorotų nuskaitymo duomenų į išorinius serverius be aiškaus leidimo.
Šifruota saugykla
Kliento duomenys yra užšifruoti ramybės būsenoje ir perduodami. Prieiga valdoma per CRM sistemą su vaidmenimis{1}}pagrįstais leidimais.
Atitiktis
Sistema sukurta taip, kad atitiktų GDPR, CCPA ir kitus regioninius privatumo reglamentus. Vartotojai gauna aiškią informaciją apie tai, kaip bus naudojami jų duomenys, ir bet kuriuo metu gali prašyti ištrinti.
Esmė
Struktūrinis šviesos skenavimas nėra naujiena,{0}}ji daugelį metų buvo naudojama atliekant pramoninę apžiūrą, automobilių projektavimą ir medicininį vaizdą. Tačiau taikant šią technologiją miego sveikatai, laikantis specifinių greičio, tikslumo ir įperkamumo reikalavimų, prireikė metų tyrimų ir plėtros.
„Xianku“ pasiekimas – klinikinio{0}}laipsnio 3D kūno skenavimas tapo praktišku kasdieniniam naudojimui mažmeninės prekybos, svetingumo ir sveikatingumo srityse. Rezultatas – sistema, kuri per 20 sekundžių užfiksuoja daugiau duomenų, nei naudojant tradicinius metodus būtų galima surinkti per valandą,{4}}ir tuos duomenis paverčia veiksmingais miego sprendimais.
Kitame straipsnyje išnagrinėsime, kaip šie neapdoroti duomenys tampa išsamiu stuburo sveikatos įvertinimu ir kodėl stuburo supratimas yra raktas į geresnį miegą.
